浮球液位計是以磁浮球為測量元件，通過磁耦合作用，使傳感器內電阻成線性變化，由智能轉換器將電阻變化轉換成4~20mA標準電流信號，并疊加HART信號輸出或就地液晶顯示，可現場顯示液位的百分比、4~20mA電流及液位值，遠傳供給控制室可實現液位的自動檢測、控制和記錄。該儀表適用于石油、化工、電力、輕工及醫藥等行業污水處理及各類常壓和承壓容器內介質液位的測量，尤其對于地下貯槽、貯罐的液位測量為理想。

浮球液位計具有結構簡單，調試方便，可靠性好，精度高等特點。浮球液位計可廣泛適用于高溫、高壓、粘稠、臟污介質、瀝青、含臘等油品以及易燃、易爆、腐蝕性等介質的液位（界位）的連續測量。浮球液位計可用于石油、化工原料儲存、工業流程、生化、醫藥、食品飲料、罐區管理和加油站地下庫存等各種液罐的液位工業計量和控制。浮球液位計也適用于大壩水位，水庫水位監測與污水處理等等。

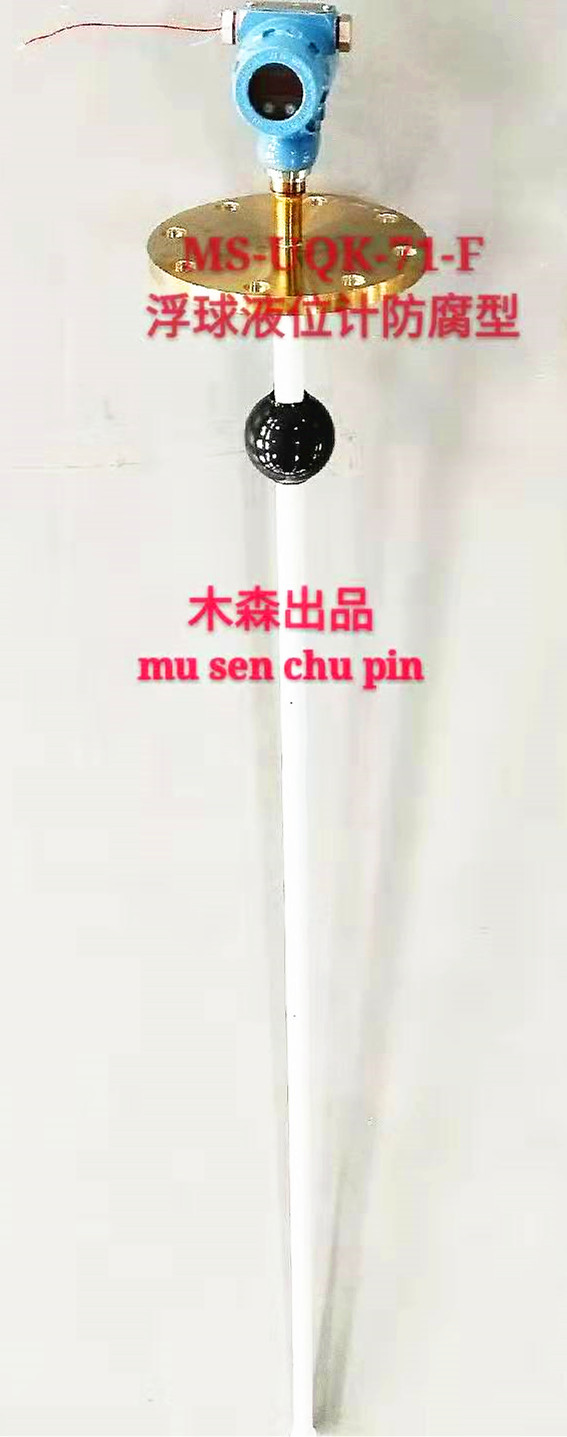

防腐浮球液位計：

浮球液位計產品概述

1、測量范圍:300～6000mm其他測量可訂做

2、分辨率:±10mm(常用)、±20mm、±5mm

3、工作溫度:≤150℃

4、工作壓力:1.6MPa、2.5MPa、4.0MPa

5、介質密度:≥0.5g/cm3

6、防暴等級:EXDIIBT1～6 EXiaIICT1～6

7、防護等級:IP65

8、電氣接口:M20*1.5(內)(其他須注明)

9、法蘭標準:HGT20592-2009其他請注明



浮球液位計產品特點

1、工作原理簡單,適用性廣泛,安全方便免維護

2、 實現液位的連接測量,不受被測介質物理與化學性質影響。如:溫

度、壓力、導電率、介電常數等

3、使用不同材質可實現對強腐蝕性介質的測量

4、可用于兩種不同密度液體界面的測量。

5、重復性好。



浮球液位計主要技術參數

MS-UQZ系列浮球液位計是利用帶環

形磁鋼的浮球隨液位升降,使主管內的干簧電阻組合模塊依次吸合,電

阻值發生連續變化,經專用轉換模塊轉換成4-20mADC輸出,可直接與

控制系統連接,或與本公司的智能控制儀表組合從而實現對現場液

位的測量報警控制。

MS--UQZ浮球式液位開關產品選型表：

åž‹ è™Ÿ	規 æ ¼			表 ç¤º å…§ å®¹
MS-UQZ				磁浮球液位開關
	01			頂置式
	02			側側式
	03			側底式
	04			支架式
		H		測量范圍H
			*	引頸長度(選01型時請注明)
MS-UQZ	â–¡	â–¡	â–¡



MS--UQZ浮球式液位開關計分以下四種安裝方式：

A：頂置安裝    B：側側安裝   C：側底安裝  D：支架安裝

(訂貨時請用戶注明安裝形式和引頸長度L值。)



對于敞口或非金屬容器，可以采用支架安裝方式。具體形式見圖



MS--UQZ浮球式液位開關接線方式：見圖
