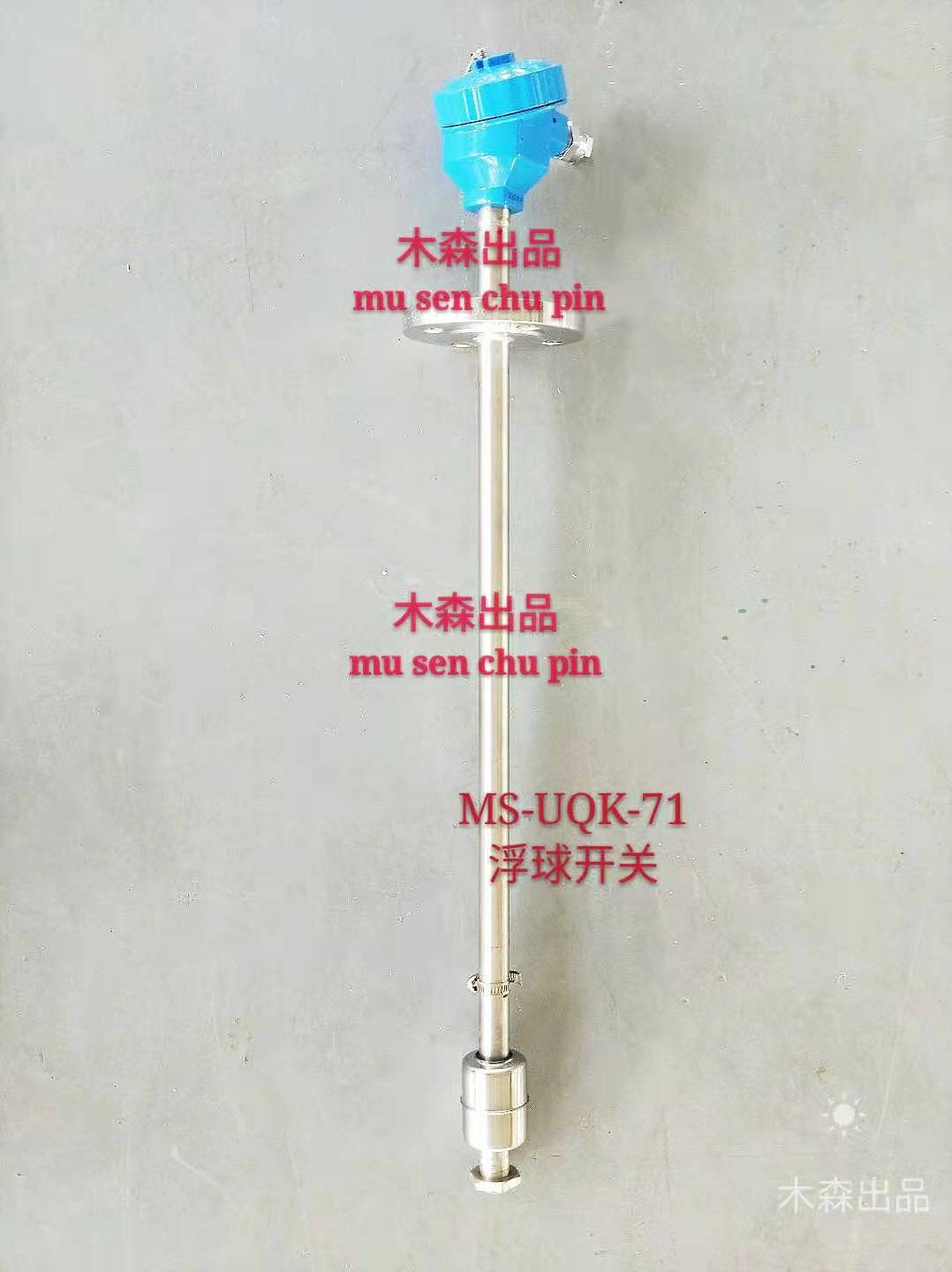

MS-UQZ浮球式干簧管液位計開關由磁浮球、傳感器、開關三部分組成。當磁浮球隨液位變化，沿導管而上下浮動，浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻(或電壓)發生變化，再由開關將變化后的電阻(或電壓)信號輸出來上下位開關量信號，實現輸液泵的開啟和關閉；可在顯示儀上設定上、下限報警，實現對液位的位式控制。



浮球式液位開關專門用于各種中小型常壓和受壓儲液罐的液位檢測、現場指示信號遠傳、液位報警，可適用于各種衛生、有毒、腐蝕性介質及爆炸性氣體危險場所。有多種安裝形式，適用于各種形式的容器。



浮球式液位開關適應于控制泵運轉來維持液位；控制罐的自動裝卸；控制液位或供給信號，如油箱、自動清洗系統、液壓罐、低壓鍋爐、污水處理系統。





干簧管液位計磁浮球液位開關：



MS--UQZ浮球式液位開關結構原理：

   æµ®çƒå¼æ¶²ä½é–‹é—œ(guān)使用磁力運作，無æ©Ÿ(jÄ«)械連接件，運作簡(jiÇŽn)單可靠。當浮球開關被測介質浮動浮子時，浮子帶動主體移動，同時浮子另一端的磁體將控制開關å‹•(dòng)作桿上的磁體。

浮球式液位開關的技術優勢：浮球開關不含導致故障發生和波紋管、彈簧、密封等部件。而是采用直浮子驅動開關內部磁鐵，浮球開關的簡捷的杠桿使開關瞬間動作。浮子懸臂角限位設計，防止浮子垂直。

在密閉的金屬或塑膠管內，設計一點或多點的磁簧開關，然后將管子貫穿一個或多個，中空而內部裝有環型磁鐵的浮環，并利用固定環，控制浮球與磁簧開關在相關位置上，使浮球在一定范圍內上下浮動。利用浮球內的磁鐵去吸引磁簧開關的接點，產生開與關的動作，作液位的控制或指示。



MS--UQZ浮球式液位開關特點：

控制開關位置可以隨著使用者需要訂制。

使用磁簧開關不需供應電源，接點壽命可達200萬次。

　　所有的開關出線在同一接線盒，外部施工配線成本低廉。

　　多個開關控制點和其它形式的液位開關比較，RF型的單價zui低。

　　接線盒的防護等級皆在IP-65以上。

　　有PVDF、PP、 PVC塑膠材質及SUS304、SUS316金屬材質，因此不管酸堿液、溶劑或各種燃油，皆有合適產品可配合使用。

　　磁簧開關與導線和液體隔離，因此在高溫、高壓設備上亦可使用。

　　連桿式浮球液位開關套裝，適用于高溫和高壓場合

　　60VA干觸點簧片開關，可通過浮球安裝位置選擇常開或常閉

　　316 SS浮球、導管和安裝接口，適用于惡劣環境

　　帶便于電氣對中調節的可旋轉底座的美標（NEMA 4X）聚丙烯外殼

　　可定制導管長度和開關設定點尺寸



MS- -UQZ干簧管浮球式液位開關參數：

     æ¸¬(cè)量范圍：0~3500mm

     ä¾›é›»é›»å£“：12~36V  DC

     è¼¸å‡ºä¿¡è™Ÿ(hào)：開關量信號ï¼›

     è² (fù)載電阻：250Ω

     æ¸¬(cè)量精度：±10mm

     ç’°(huán)境溫度：-40~80℃

    工作溫度：-20~120℃

    公稱壓力：≤1.6MPa

     æ³•è˜­æ¨™(biāo)準(zhÇ”n)：A：JB/T82.1-94(平面法蘭)

              DN100   PN1.6 球φ90

                  B：JB/T82.1-94(平面法蘭)

              DN80  PN0.6 球φ76

      介質密度：≥0.65g/cm­3

      介質粘度：≤0.015PaS

      接液材質：不銹鋼

        防護等級：IP65

調零鍵[Z]、調整鍵[S]、功能鍵[M]
操作內容	操作方法	備注
按鍵開鎖	同時按下[Z]和[S]鍵5秒鐘以上，便可開鎖(LCD屏幕顯示：OPEN)。
PV值清零 (即零位調整)	將浮球直接置于零位上，按鍵開鎖后，再同時按下[Z]、[S]鍵2秒鐘以上，便可將當前PV值設置為0，(LCD屏幕顯示：PV=0)	如果當前PV值與0值的偏差超出50%FS，PV值清零無效，(LCD屏幕顯示：PVER)
4mA點有源遷移	按鍵調零：將浮球置于零位，按下[Z]鍵2秒鐘，開關將輸出4mA電流，完成調零操作。(LCD屏幕顯示：LSET)
20mA點有源遷移	按鍵調滿：將浮球置于滿位，按下[S]鍵2秒鐘，開關輸出20mA電流，完成調滿操作。(LCD屏幕顯示：HSET)
開關數據恢復	先按下[Z]鍵，再接通電源，繼續按住[Z] 5秒鐘以上，如果LCD屏幕顯示OK，則說明已將開關數據恢復到出廠時狀態，松開按鍵便可，若LCD顯示FAIL，則說明示未對開關進行過數據備份，無法將開關數據恢復到出廠時狀態。

顯示內容	設置內容	操作方法
0.888 ZEPO CM	設ç½®4mA點(diÇŽn)量程	按[Z]鍵選擇修改的數字或小數點(diÇŽn)	按[S]鍵調整數值或小數點(diÇŽn)位置
100.00 SPRN CM	設ç½®20mA點(diÇŽn)量程	同上	同上
2.000 DPMP S	設置阻尼時é–“	同上	同上
12.008 DISP mA	設置顯示模式	按[S]鍵選擇顯示模式(顯示液位、電流、百分比)
3.6 FIX C CM	固定電流輸出	輸出屏幕顯示的電流值(3.6、4、8、12、16、20、22.8mA)
