浮標液位計工作情況說明及應用范圍
發表時間：2018-06-09 03:56:46 ??點擊次數：1356? 技術支持：150-5269-2011
浮標液位計適用場景：
UFZ 浮標液位計使一種簡易的液位測量儀表， 是測定常壓儲罐中介質液位的一種直觀讀數 式儀表，結構簡單、視覺直接、安裝維修方便等特點；
主要用途及適用范圍：適用于石油化工系統中貯有腐蝕性介質的常壓槽、罐、油田、油庫等平底錐 蓋或拱形容器以及一般企業、民用建筑的水塔（水箱）所需價格低廉的液位測量，以解決人工測量 液位的難度。
浮標液位計工作情況描述：：
浮標液位計是液位儀表中工作原理和設計結構**為簡單的一種產品，也是具有較長使用歷史的一種液位計。浮標液位計由于原理和結構簡單，測量所獲得的結果**度相對較低，但是憑借低廉的售價還是在一些對**度要求不高的工作場合有較多應用。
浮標液位計的設計原理是力學中的力平衡原理，通過浮標的重力與液位提供的浮力、和重錘針的重量之間的平衡，來實現液位高度的測量和指示。浮標液位計在測量中也受到內部部件之間摩擦力的影響。
浮標液位計所測量的液體介質頁面上升時，浮標受到的浮力F就會增大，而這時浮標的重量W、重錘針的重量W1和系統摩擦力f都不變，力的平衡關系被打破，重錘針就會下滑從而減少浮標所受的浮力F，直至形成新的平衡關系，這樣重錘針的位置既能顯示出液位數值。
浮標液位計的浮標在某一液位高度漂浮時重量為W，液體介質為浮標所提供的浮力為F，浮標液位計的重錘針為W1，浮標液位計各個部件之間的摩擦力為f，這樣W就應與F、W1、f之和相等，形成力的平衡關系。
浮標液位計結構與原理：

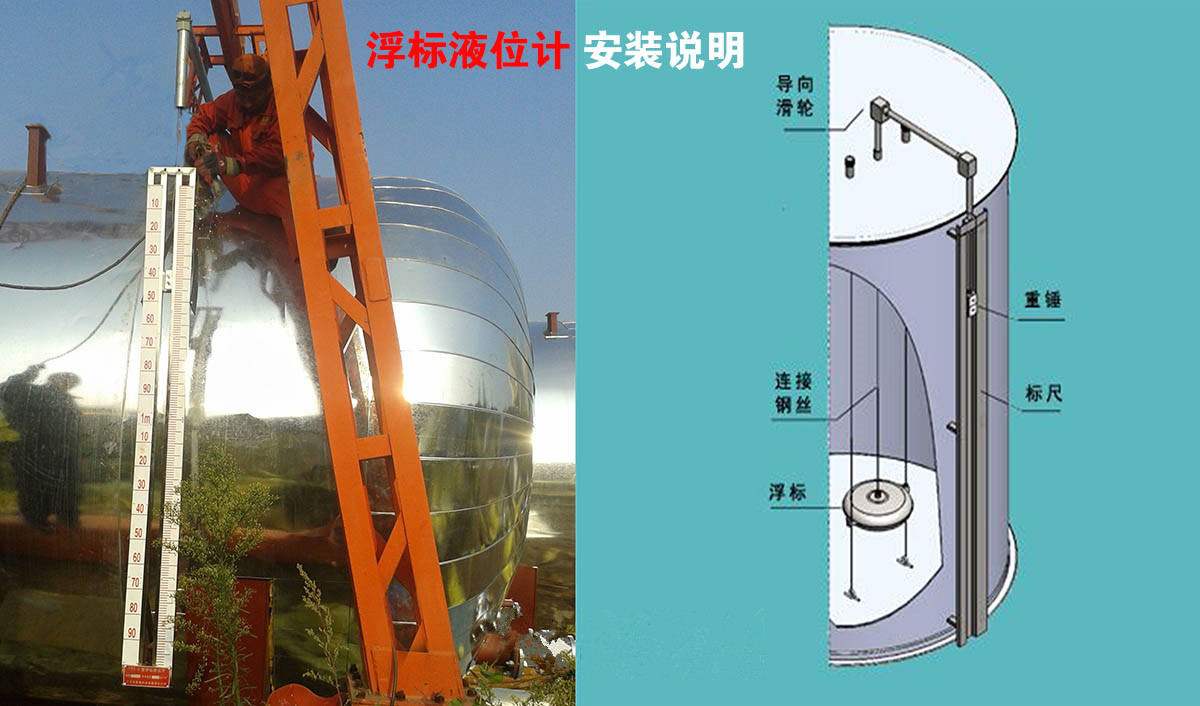

結構特征與工作原理 UFZ-2 型浮標式液位計是根據力平衡原理設計的，其工作原理見圖一。設浮子的重量為 W，浮子所受的 浮力為 F，指針重錘的重量為 G，整個系統的摩擦力為 f，當浮子浸浮在液體中某一位置時，這些力處于平 衡狀態，既 W-F-G±f=0。當液位發生變化時，引起浮子位置的變化，通過鋼絲繩帶動指針重錘移動，在標 尺上顯示出液位的相應位置，達到液位測量的目的。
浮標液位計產品特點：
浮標液位計憑借著自身簡單的結構和低廉的價格，在一些低精度要求的測量場合有著較多應用，例如石油石化系統的油罐、油槽和油庫的測量，及民用建筑的水塔或水箱的液位測量等。浮標液位計具有一定的防腐蝕功能，也可以用于一些低腐蝕性液體介質的測量。
UFZ 浮標液位計使一種簡易的液位測量儀表， 是測定常壓儲罐中介質液位的一種直觀讀數 式儀表，結構簡單、視覺直接、安裝維修方便等特點；
主要用途及適用范圍：適用于石油化工系統中貯有腐蝕性介質的常壓槽、罐、油田、油庫等平底錐 蓋或拱形容器以及一般企業、民用建筑的水塔（水箱）所需價格低廉的液位測量，以解決人工測量 液位的難度。
浮標液位計工作情況描述：：
浮標液位計是液位儀表中工作原理和設計結構**為簡單的一種產品，也是具有較長使用歷史的一種液位計。浮標液位計由于原理和結構簡單，測量所獲得的結果**度相對較低，但是憑借低廉的售價還是在一些對**度要求不高的工作場合有較多應用。
浮標液位計的設計原理是力學中的力平衡原理，通過浮標的重力與液位提供的浮力、和重錘針的重量之間的平衡，來實現液位高度的測量和指示。浮標液位計在測量中也受到內部部件之間摩擦力的影響。
浮標液位計所測量的液體介質頁面上升時，浮標受到的浮力F就會增大，而這時浮標的重量W、重錘針的重量W1和系統摩擦力f都不變，力的平衡關系被打破，重錘針就會下滑從而減少浮標所受的浮力F，直至形成新的平衡關系，這樣重錘針的位置既能顯示出液位數值。
浮標液位計的浮標在某一液位高度漂浮時重量為W，液體介質為浮標所提供的浮力為F，浮標液位計的重錘針為W1，浮標液位計各個部件之間的摩擦力為f，這樣W就應與F、W1、f之和相等，形成力的平衡關系。
浮標液位計結構與原理：
結構特征與工作原理 UFZ-2 型浮標式液位計是根據力平衡原理設計的，其工作原理見圖一。設浮子的重量為 W，浮子所受的 浮力為 F，指針重錘的重量為 G，整個系統的摩擦力為 f，當浮子浸浮在液體中某一位置時，這些力處于平 衡狀態，既 W-F-G±f=0。當液位發生變化時，引起浮子位置的變化，通過鋼絲繩帶動指針重錘移動，在標 尺上顯示出液位的相應位置，達到液位測量的目的。
浮標液位計產品特點：
浮標液位計憑借著自身簡單的結構和低廉的價格，在一些低精度要求的測量場合有著較多應用，例如石油石化系統的油罐、油槽和油庫的測量，及民用建筑的水塔或水箱的液位測量等。浮標液位計具有一定的防腐蝕功能，也可以用于一些低腐蝕性液體介質的測量。
