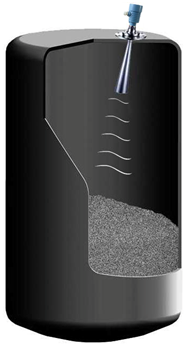

• 原理

雷達物位計天線發射較窄的微波脈沖，經天線向下傳輸，這個脈沖以光速在空間傳播，遇到被測介質表面，
其部分能量被反射回來，被同一天線接收，發射脈沖和接收脈沖的時間間隔與天線到被測介質表面的距離成正比。由于電磁波的傳播速度高，發射脈沖和接收脈沖的時間間（秒量級）很難確認。26G系列雷達物位計采用一種特殊的相關解調技術，可以準確識別發射脈沖和接收脈沖的時間間隔，從而進一

步計算出天線到被測介質表面的距離。

• 特點


雷達物位計采用了高達26GHz的發射頻率，因而具有以下特征：

• 波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性；
• 天線尺寸小，便于安裝和加裝防塵罩等天線防護裝置；
• 測量盲區更小，對于小罐測量也會起到良好的效果；
• 波長更短，對小顆粒狀物質的料位測量更合適。


采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，因此雷達物位計可應用于各種復雜的工況。
采用脈沖工作方式，雷達物位計發射功率低，可安裝于各種金屬、非金屬容器內，對人體及環境均無傷害。

---

2.儀表介紹
911        特    征：全密封四氟天線耐腐蝕，防輕微凝結物。應    用：【液體】應用于各種酸、堿儲罐等強腐蝕性場合
測量范圍：10米
.
過程連接：螺紋/法蘭(選配)
介質溫度：-40～120℃
過程壓力：-0.1～0.3MPa
天線結構：全密封四氟材料
精    度：±5mm
頻率范圍：26GHz
電    源：兩線制（DC24V）
   四線制（DC24V/AC220V）
信號輸出：4～20mA / HART

---

912            特　　征：多種天線配置，抗凝結、抗掛料，發射角小。應    用：【液體】耐溫、耐壓、輕微腐蝕性液體、漿料等。
測量范圍：30米

過程連接：螺紋/法蘭（選配）
介質溫度：-40～250℃
過程壓力：-0.1～4.0MPa
天線結構：喇叭（不銹鋼）
精    度：±5mm
頻率范圍：26GHz
電    源：兩線制（DC24V）
   四線制（DC24V/AC220V）
信號輸出：4～20mA / HART


---

913                 特　　征：抗結露、結晶、掛料、粉塵，波束集中。應    用：【固體】存儲容器、過程容器或強粉塵易結晶, 結露場合。
測量范圍：70M

過程連接：螺紋/法蘭（選配）
介質溫度：-40～250℃
過程壓力：-0.1～4.0MPa
天線結構：喇叭（不銹鋼）
精    度：±15mm
頻率范圍：26GHz
電    源：兩線制（DC24V）
   四線制（DC24V/AC220V）
信號輸出：4～20mA / HART


---

914特　　征：抗結露、結晶、掛料、粉塵，波束集中，接收回波更有效。應    用：【固體】存儲容器、過程容器或強粉塵易結晶、結露場合。
測量范圍：70米



   過程連接：螺紋/法蘭（選配）
   介質溫度：-40～250℃
   過程壓力：-0.1～4.0MPa
   天線結構：拋物面天線（不銹鋼）
   精    度：±15mm
   頻率范圍：26GHz
   電    源：兩線制（DC24V）
   四線制（DC24V/AC220V）
   信號輸出：4～20mA / HART

---

915 特　　征：抗結露、結晶、掛料、粉塵，波束集中。應    用：【固體】存儲容器、過程容器或強粉塵易結晶、        結露場合。
測量范圍：15米

過程連接：螺紋/法蘭（選配）
介質溫度：-40～250℃
過程壓力：-0.1～4.0MPa
天線結構：喇叭（不銹鋼）
精    度：±10mm
頻率范圍：26GHz
電    源：兩線制（DC24V）
四線制（DC24V/AC220V）
信號輸出：4～20mA / HART

---

916            特　　征：四氟錐面天線，防腐、防凝結。應    用：【液體】衛生型液體、強腐蝕性液體
測量范圍：20米

過程連接：法蘭（選配）
介質溫度：-40～150℃
過程壓力：-0.1～0.3MPa
天線結構：錐面振子，防凝結物
精    度：±5mm
頻率范圍：26GHz
電    源：兩線制（DC24V）
四線制（DC24V/AC220V）
信號輸出：4～20mA / HART



---
