非滿管狀態流動的水路稱作明渠(open channel)，明渠流量計的應用場所有城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。與明渠流量計配套使用的各種規格的量水堰槽（巴歇爾槽）、堰板（三角堰，矩形堰）。提供各種規格（B=25、B=51、B=76、B=152、B=228、B=250、B=300、B=450、B=600、B=750、B=900、B=1000、B=1200、B=1500、B=1800）



明渠流量計的結構與組成：

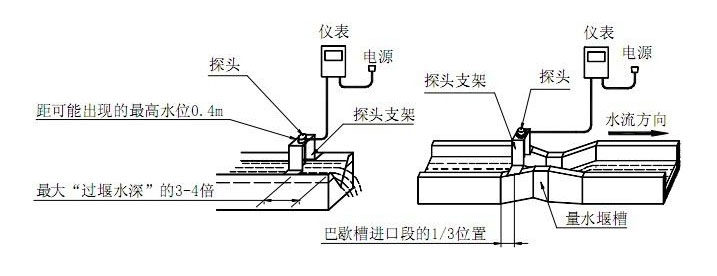

明渠流量計測量系統的組成方法一般由一臺流量顯示儀、一臺流速計、一臺液位計組成；也可由一臺流量顯示儀、zui多四臺流速計、一臺液位計組成的多點流速測量的明渠流量系統。明渠流量計系統，適用于水庫、河流、水利工程、城市供水、污水處理、農田灌溉、水政水資源等矩形、梯形明渠及涵洞的流量測量。明渠流量計品種很多，常見的有堰式明渠流量計和槽式明渠流量計兩大類。

明渠流量計的測量原理：



明渠流量計以流速-水位運算法為基礎，并采用了先進的流速測量儀和水位測量儀，從而確保測速和運算的準確性的一種智能化流量系統，根據渠道的寬度和測量精度的要求，采用單探頭法或多探頭法明渠測流的數學模型。

智能明渠流量系統顯示儀中微處理器根據水位計測出的實際水位和已置入的渠道幾何尺寸、邊坡系數、渠道精度、水力坡道、流速垂直平面修正系數，按照預定的數學模式計算出渠道的流量。



明渠流量計的工作原理是利用明渠技術，通過測量流體液位高度，再經過儀器內部的微處理器運算獲得流量。由于是非接觸測量，明渠流量計能在較惡劣的環境中應用。明渠流量計在微機控制下，發射和接受明渠，根據傳輸時間計算出明渠流量計距被測液面的距離，從而獲得液位高度,由于該液位與流量之間有一定的比例關系，因此可根據計算公式zui終獲得液體流量Q。



明渠流量計的優勢：

明渠流量計與其他封閉滿管流量儀表不同，式在非滿管狀態下或敞開渠道具有自由便面自然流的流量儀表。明渠原理的明渠流量計價格低廉、使用簡單，因而在明渠流量測量中被廣泛采用。



明渠流量計用途：

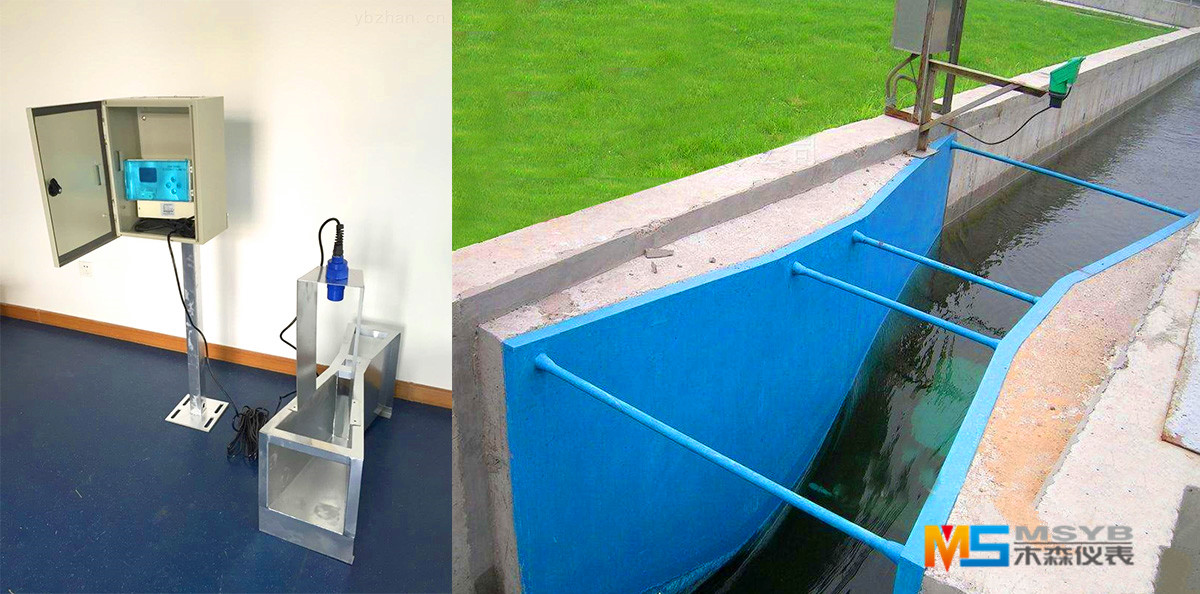

      與明渠流量計(RZ-1D 型超聲波明渠流量計)配合使用，把明渠內流量的大小轉成液位的高低。測量明渠內水的流量。如灌渠、污水溝、城市下水道的流量。



材質：

      玻璃纖維不飽和聚酯復合、還有不銹鋼材料。



流量范圍：



流量范圍：10升/秒～1000升/秒(由配用巴歇爾槽的規格決定)



特點

      精度高、耐腐蝕性強、耐候性好、不易變形龜裂、外形美觀，輕質高強。

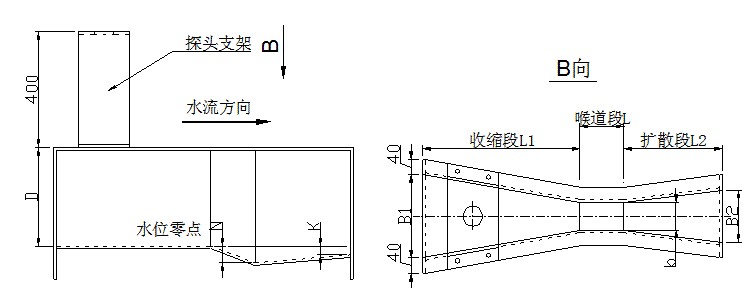

序	b值	長*寬*高	zui 大 流 量	收縮段(mm)			喉道段(mm)			擴散段(mm)			墻高(mm)	體積
號	（mm）	(mm)	（立方米/小時）	B1	L1	La	b	L	N	B2	L2	K	D	（立方米）
1	25	635*267*265	19.44	167	356	237	25	76	29	93	203	19	230	0.04
2	51	774*314*305	47.52	214	406	271	51	114	43	135	254	22	260	0.07
3	76	914*359*517	115.56	259	457	305	76	152	57	178	305	25	460	0.17
4	152	1525*500*730	399.6	400	610	407	152	305	114	394	610	76	610	0.56
5	228	1630*675*890	900	575	864	576	228	305	114	381	457	76	770	0.98
6	250	2845*980*1060	900	780	1325	883	250	600	230	550	920	80	800	2.96
7	300	2870*940*1200	1440	840	1350	902	300	600	230	600	920	80	950	3.24
8	450	2945*1120*1200	2268	1020	1425	948	450	600	230	750	920	80	950	3.96
9	600	3020*1300*1200	3060	1200	1500	1000	600	600	230	900	920	80	950	4.71
10	750	3095*1480*1200	3960	1380	1575	1053	750	600	230	1050	920	80	950	5.50
11	900	3170*1660*1200	4500	1560	1650	1099	900	600	230	1200	920	80	950	6.31
12	1000	3200*1780*1250	5400	1680	1705	1139	1000	600	230	1300	920	80	###	7.12
13	1200	3320*2020*1250	7200	1920	1800	1203	1200	600	230	1500	920	80	###	8.38
14	1500	3470*2380*1250	9000	2280	1950	1203	1500	600	230	1800	920	80	###	10.32
15	1800	3620*2740*1250	10800	2640	2100	1203	1800	600	230	2100	920	80	###	12.40
