磁敏電子雙色液位計，又稱LED液位計。是磁翻板液位計的換代產品，磁翻柱液位計長時間使用容易粘灰塵，尤其是煉鋼廠，時間一長就容易粘鐵屑，把磁翻柱的紅綠顏色覆蓋，夜間不能觀察。磁敏電子雙色液位計選用不銹鋼及進口電子元件制造，具有可靠穩定的抗腐蝕性能。顯示部位采用高亮度LED雙色發光管，組成柱狀顯示屏，通過LED光柱的紅綠變化來檢測所測液位的高低；顯示亮度高，可視距離遠，標尺清晰，顯示角度大，產品更具系列化，智能化。

全過程測量防雨防雷，防腐防爆，可耐高溫、高壓，高密封、防泄露、無盲區，顯示醒目，讀數直觀，且測量范圍廣，適用于各種塔、罐、槽球形容器及鍋爐等設備的介質液位測量。選配限位開關，可實現液位上、下限報警和控制；選配液位變送器，可將液位信號轉換成4～20mADC模擬未準信號，實現遠距離檢測、指示、記錄與控制，亦與計算機系統直接通訊。本系列產品廣泛用于電力、冶金、石油、化工、環保、船舶、建筑等各行業過程中，各種塔、罐和鍋爐設備的液位測量與控制。

MS-CM磁敏電子雙色液位計（LED液位計）的工作原理

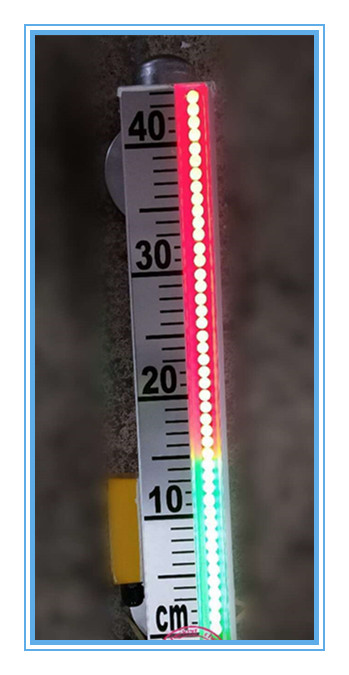

    在液位計主導管內有一個磁性浮子，浮子根據介質比重設計，浮子內磁鋼與容器內液面同一高度，液位LED顯示標尺內裝有半導體磁敏傳感器，并和LED發光模塊上下有序排列，與磁場相對應的半導體磁敏傳感器受磁，觸發相應的數字電路，液位以上LED紅色顯示，液位以下LED綠色顯示，紅色顯示汽相，綠色顯示液相，紅綠交界處就是容器內的實際液位，液綠汽紅，一目了然。



MS-CM磁敏電子雙色液位計（LED液位計）的產品特點

    1.汽紅液綠，發光顯示清晰，觀察角度大，可視距離遠。可以紅綠光柱清晰顯示液位，適宜在光線暗的場所中應用，夜間觀察更醒目。

    2.本體選用不銹鋼制造，液位計顯示裝置與容器內的介質不接觸，無泄漏。適宜于一、二、三類容器使用，并對內裝易燃、有毒和腐蝕性介質的容器絕對可靠。

    3.顯示量程大，使用范圍廣，適用于低溫、中溫、高壓場合。

    4.可輸出4～20mADC標準信號，實現液位的遠傳顯示，容器群液位的集中監測控制，亦可配液位開關，實現連鎖保護。

MS-CM磁敏電子雙色液位計（LED液位計）的技術參數

公稱壓力：0.6、1.0、1.6、2.5、4.0、6.4、10.0 MPa

介質溫度：—40~538oC

介質密度：≥0.45g/cm3

過程連接：多種尺寸和等級的凸面、凹凸面、榫槽面法蘭；

法蘭材質：碳鋼、不銹鋼

法蘭安裝中心距：普通型：L=500—5000mm（大于5000mm可協商訂貨）

顯示范圍：等于法蘭中心距

傳感器材質：304、316，PP，玻璃鋼，304內襯聚四氟乙烯

磁浮子材質：304、316、鈦合金

顯示顏色：汽紅、液綠

電源電壓：AC36V或AC220V

輸出信號：4～20mA標準信號

適用介質：水、蒸汽、酸、堿、油、氨、苯

安裝使用：

1、本產品須垂直安裝，zui大偏差為≤3，通過法蘭與容器連接

2、液位計周圍20cm距離內不得有鐵、磁性物質

3、將傳感器與所測容器連接，在傳感器排污法蘭下端安裝一個DN15的閥門并與原液位計排污管路連通

4、接通電源AC220V（或AC36V），此時液位計顯示應為全紅

5、先打開上閥，然后緩慢打開下閥，尤其是該液位計用在壓力較高的壓力容器上時（如電站鍋爐），須緩慢地注入壓力，以防浮子突然受壓損壞，使介質慢慢流入傳感器，觀察液位顯示，由紅變綠逐個轉換。

6、液位顯示調整：把容器液位上升至正中，上下移動本液位計顯示盒與之相符，左右移動調至便于觀察的方位，然后將上下固定環擰緊，即可投入使用。
