玻璃板液位計
玻璃板液位計可用來直接指示密封容器中的液位高度，具有結構簡單，直觀可靠，經久耐用等優點，但容器中的介質須是與鋼、鋼紙及石墨壓環不起腐蝕作用的。 HG5型玻璃板液位計是按原化工部HG5-1364~1370-80標準的適用于直接指示各種塔、罐、槽、箱等容器內介質液位。在儀表上下閥門內裝有安全鋼球，當玻璃意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，以防止液位繼續外流。在儀表的閥端有阻塞孔螺釘，可供取樣時用，或在檢修時，放出儀表中剩余液體時用。根據連通器原理，通過透明玻璃直接顯示容器內液位實際高度。
結構原理
儀表在上下閥上都裝有M27×1.5或ZG3/4"的螺紋接頭，通過法蘭與容器連接構成連通器，透過玻璃板可直接讀得容器內液位的高度
特點
●讀數清晰、直觀、可靠。
●結構簡單、維修方便。
●經久耐用。
主要技術指標
測量范圍（安裝中心聚L）：500、800、1100、1400、1700……mm。
工作壓力：4.0MPa
工作溫度：≤200℃
安裝形式：法蘭安裝 PN4.0 DN20.HGJ-47-91
螺紋安裝 外螺紋G3/4"(或 M27×1.5)
材質：碳鋼、不銹鋼
伴熱蒸汽壓力：0.6MPa
蒸汽夾套接頭：G1/2"外螺紋
鋼球自封壓力：0.2MPa
主要技術指標
外形尺寸測量范圍（安裝中心距L）：300、500、800、1100、1400、1700mm。
工作壓力：2.5、4.0、6.3MPa、0.6MPa（用于R型）
材質：碳鋼、不銹鋼

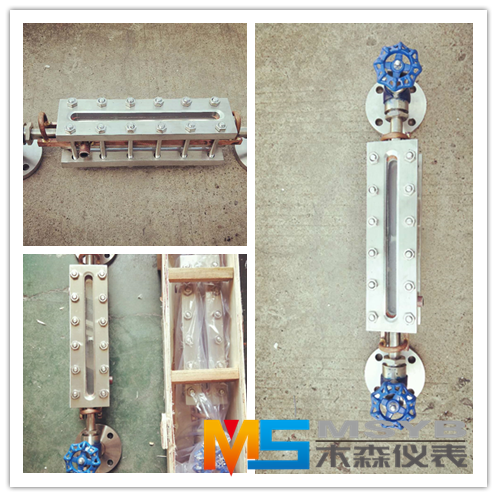

HG5玻璃板液位計
HG5玻璃板液位計
工作溫度：-20~+200℃
鋼球自動關閉壓力：≥0.2MPa
伴蒸汽壓力： ≤0.6MPa 蒸汽夾套接頭：G1/2″外螺紋
注意事項
為了保證自動密封作用，容器內的介質壓力應大于0.2MPa，在打開上下閥時，閥桿退出轉數不少于4轉，使鋼球封門時，不至于碰到閥桿的頂端。
玻璃材質要求
1、液位計玻璃應該具有適當的化學穩定性和熱穩定性，機械強度好，膨脹系數小；
2、顏色：玻璃板顏色應為無色透明或略帶淺黃色或淺綠色。
|
1.針型閥 2.本體 3.壓蓋 4.襯墊 5. 玻璃板 6.螺母 7.墊片 8.U型螺栓 9.螺柱 10.加熱夾套
|
|
安裝、使用與維護
1、為了保證自動密超過計劃作用，容器內的介質壓力不得小于0.2MPa,在打開上下閥時，閥桿退出轉數不少于4轉(使鋼球封門時，不致于碰到閥桿的頂端)。2、使用中的儀表應定期檢查。清洗玻璃板內外壁污垢，使液位顯示清晰。
3、檢修裝配玻璃板在旋緊螺栓時，要密切注意玻璃板受力不均而破碎。因此，螺栓須嚴格按圖示1、2、3┈┈┈10、11、12順序交叉地分多次夾緊玻璃板。
