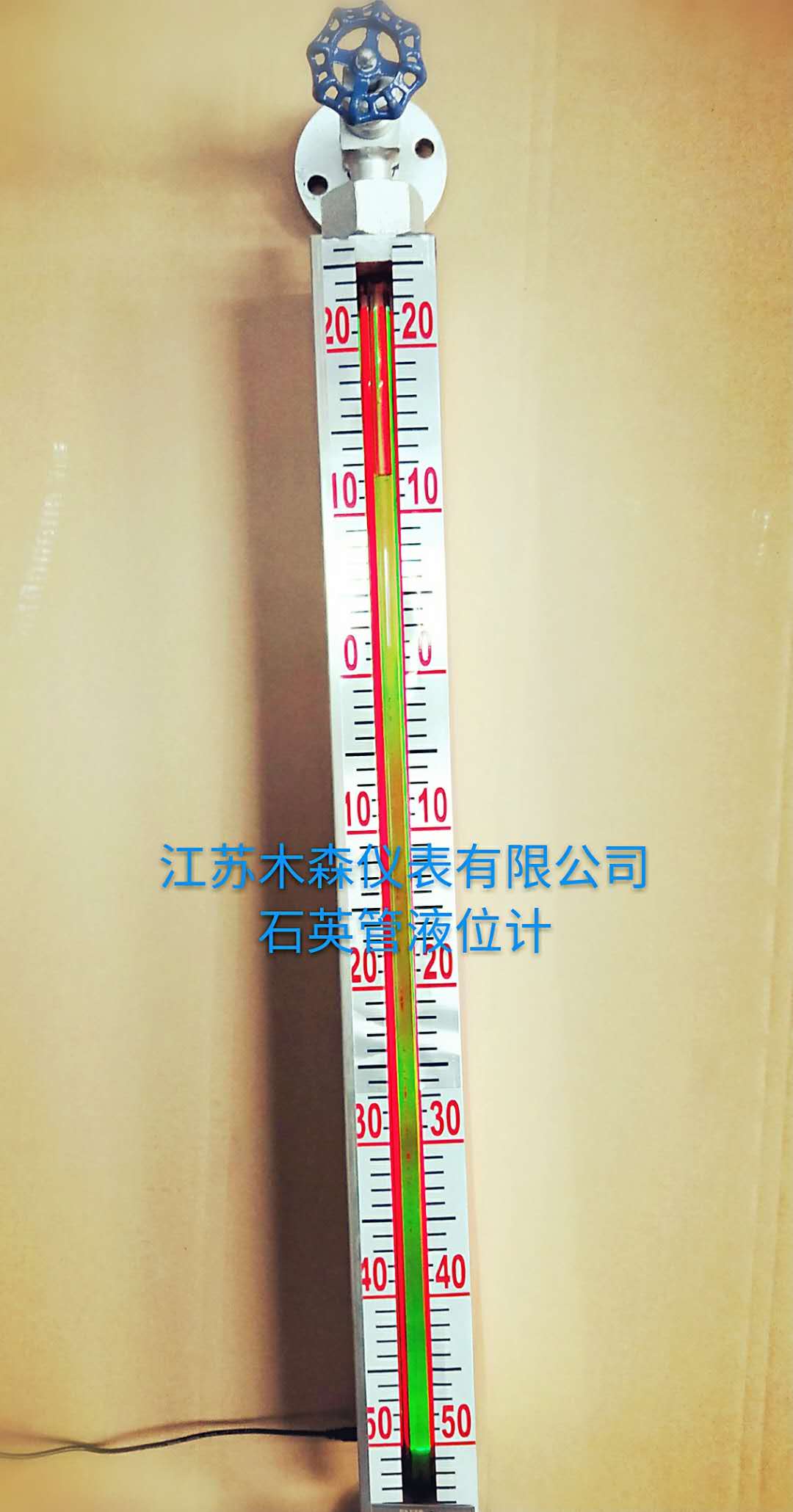

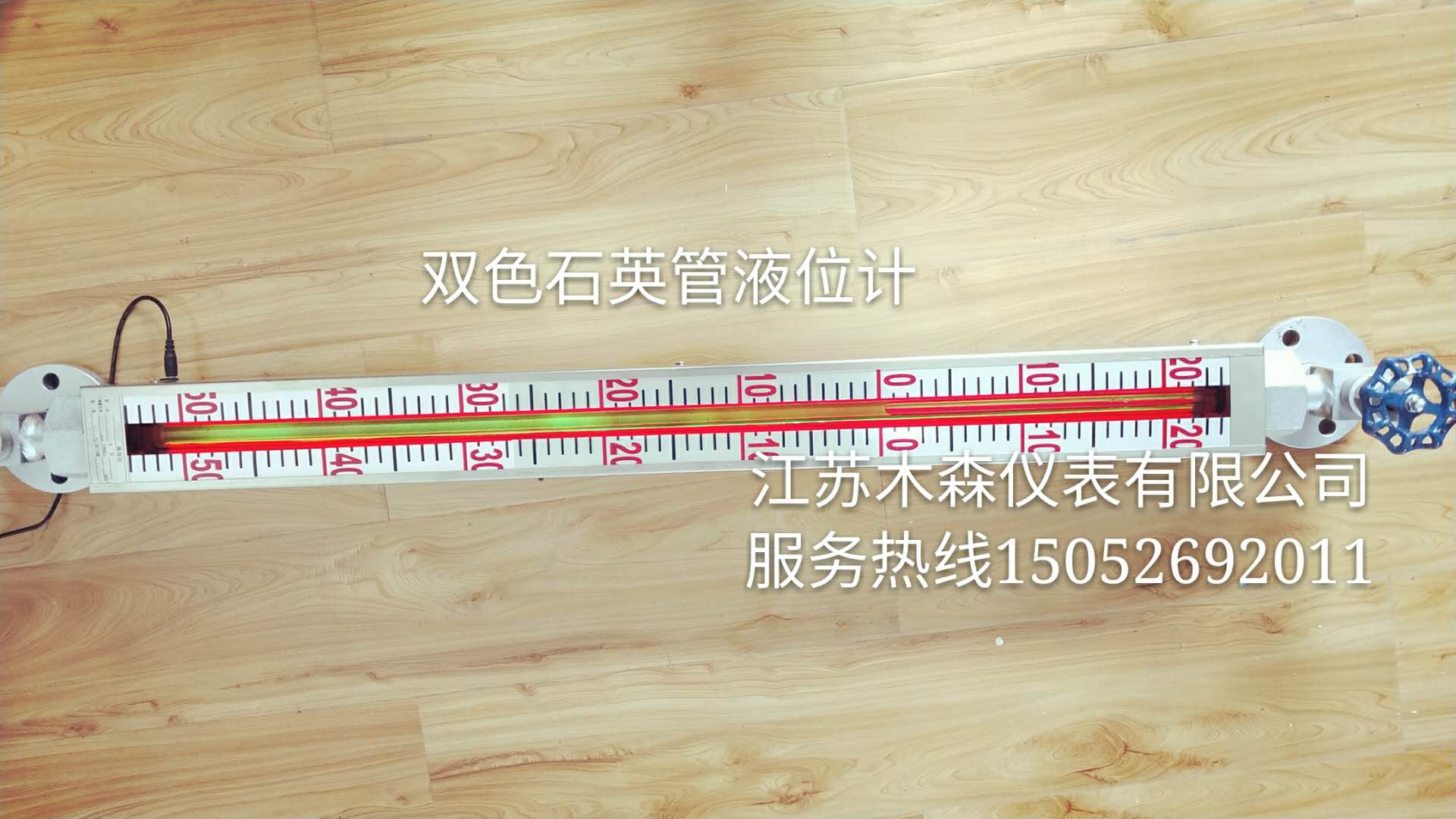

雙色石英管鍋爐液位計
一 UGS-A 通用無盲區雙色石英管液位計主要由帶法蘭防爆角閥、柔性管、表體、異形石英管、濾色板、排污閥等組成。其特點是應用廣泛、美觀大方、安裝方便、經久耐用。
1.防爆角閥內設有保險鋼珠，可在石英管意外破裂時自動堵住通道。
2.柔性管可防止因安裝和/或高溫引起的表體變形。
3.中心距和觀測方向可調整，下端無盲區。
4.氣液兩相區別明顯、對比強烈。 適用于多種工況，對碳鋼或304、1C18Ni9Ti、316L腐蝕許可的介質均可選用。如水、液化氣、油品等烴類、鹽堿溶液、稀酸等多種有機無機介質。
二 UGS-B 浮子三色石英管界位計特殊制造的小浮子在石英管里浮在的液-液界面上,同時還可以汽紅液綠指示液位。適用于低粘度介質，如液化氣-水、輕油-水及化工溶劑。液-液介質比重差大于0.2g/cm。
三 UGS-BⅠ 無浮子三色石英管界位計 特殊制造的石英管能利用水和油折射率的細小差別，分別以紅色和綠色指示油和水。適用于汽油、煤油、柴油-水的界面指示。克服了UGS-B型產品中的小浮子在稍大粘度介質中易粘附管壁的缺點。
四 UGS-CⅠ PP防腐雙色石英管液位計主要由帶法蘭PP防爆角閥、表體、雙色石英管、濾色板等組成。其特點是不采用碳鋼，有較高的強度、重量輕、美觀耐用、防腐蝕性能較強。溫度壓力不高且對PP腐蝕許可的介質均可選用，如電廠高濃度的鹽酸等多種腐蝕性介質。
五 UGS-CⅡ 襯氟塑料防腐雙色石英管液位計主要由特制襯氟塑料三通、表體、雙色石英管、濾色板等組成。其特點是不采用碳鋼，不僅具有有很高的強度，而且由于介質全被氟塑料隔離，防腐蝕性能zui強，外表美觀。適用于幾乎所有強腐蝕性介質
六 UGS-D 儲罐專用寬視面雙色石英管液位計 (大中心距) 由于受石英管長度的限制，一般石英管液位計不可能做得很長，因此測儲罐液位時往往用一個連通管做成樹枝狀，重量大而且觀測不便。本產品用數段液位計巧妙連接而成。結構緊湊、重量輕、視面寬、顯示清晰。在測低密度介質時，經特殊設計后決不會產生汽化現象。不足之處是兩段中間有約40mm盲區，但由于是雙色顯示，該盲區影響甚小。適用于儲罐中包括液化氣等低密度介質在內的多種介質。
對碳鋼或304、1C18Ni9Ti、316L腐蝕許可的高粘度介質均可選用。
產品型號
|
MS-UGS |
石英玻璃管雙色液位計 |
注冊型號 |
|||||||
|
|
A |
標準型：無盲區，閥門帶安全裝置，帶排污閥 |
基本形式 |
||||||
|
B |
普通型：有盲區，溫度-50～450℃ |
||||||||
|
C |
防腐型：不銹鋼內襯PP材質，溫度≤80℃ |
||||||||
|
D |
防腐型：不銹鋼內襯PTFE材質，溫度≤200℃ |
||||||||
|
G |
大口徑玻璃液位儀 |
||||||||
|
|
1 |
碳鋼 |
法蘭、閥門材質 |
||||||
|
2 |
不銹鋼304S |
||||||||
|
3 |
不銹鋼316L |
||||||||
|
|
25 |
Class 150LB ANSI PN2.5Mpa |
壓力等級 |
||||||
|
40 |
Class 300LB ANSI PN4.0Mpa |
||||||||
|
64 |
Class 400LB ANSI PN6.4Mpa |
||||||||
|
100 |
Class 600LB ANSI PN10.0Mpa |
||||||||
|
|
20 |
DN20 |
法蘭通徑 |
||||||
|
25 |
DN25 |
||||||||
|
40 |
DN40 |
||||||||
|
|
RF |
凸法蘭 |
法蘭密封面 |
||||||
|
FF |
平法蘭 |
||||||||
|
|
J1 |
伴熱夾套 |
伴熱選項 |
||||||
|
J4 |
電伴熱 |
||||||||
|
|
300 |
300mm |
中心距 |
||||||
|
500 |
500mm |
||||||||
|
800 |
800mm |
||||||||
|
1100 |
1100mm |
||||||||
|
1400 |
1400mm |
||||||||
|
1700 |
1700mm |
||||||||
|
2000 |
2000mm |
||||||||
|
2500 |
2500mm |
||||||||
|
-□ |
特殊規格填寫 |
||||||||
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
|
|
|
MS-UGS |
A |
|
25 |
20 |
FF |
J4 |
800 |
|
選型舉例 |
|
MS-UGS石英玻璃管雙色液位計；標準型：無盲區，閥門帶安全裝置，帶排污閥；不銹鋼316L；壓力等級為Class 150LB ANSI PN2.5Mpa；法蘭通徑為DN20；平法蘭；電伴熱；中心距為800mm |
|||||||||
